G Polytec

알림

Carboxylic acid
(Urethane Bonding)

제품명	DMPA/DMBA
물질명	Dimethylolpropionic acid Dimethylolbutanoic acid
성상	White powder
고형분(wt%)	≧ 99.0%
분자량(g/mol)	134.13(DMPA) / 148.16(DMBA)
사용량(wt%)	≧ 2.2 wt%
중화제 적용	TEA mole 대비 93% 이상 투입
장 점	1. 사용이 용이하다. (분말) 2. 소량의 비율로 효과를 볼 수 있다. 3. 제조원가가 타 제품보다 낮다.
단 점	1. 수지의 외부 환경영향이 높다. (산,염기,운송) 2. 수지의 고형분을 높이기 어렵다.(≦ 48%) 3. 수지의 운송 안정성이 매우 낮다. 4. DMBA는 한정된 공급으로 구매가 어렵다.

Sulfonic Diol
(Urethane Bonding)

제품명	GS-7Q
물질명	Bis-1,4-((2-hydroxypropoxy)-2-propoxy) -butane Sulfonate Sodium Salt.
성상	Yellowish 고 점성 액체
고형분(wt%)	≧ 99.0%
분자량(g/mol)	420 ±15
사용량(wt%)	≧ 3.8 wt%
중화제 적용	중화제 불필요
장 점	1. 수지의 저장 안정성이 높다. 2. 수지 Lot 안정성이 매우 높다. 3. 수지의 외부 환경영향이 낮다.(산,염기,운송) 4. 수지의 고형분을 높이기 용이하다. (≦ 60)
단 점	1. 작업성이 낮다.(높은 점도) 2. 반응성이 타 제품보다 느리다. 3. 사용 비율이 타제품 대비 높다. 4. 제조원가가 타 제품보다 높다. 5. 제품 저장이 엄격하다.(수분 차단 필수) 6. 폴리올에 따라 반응성의 차이가 있다. (ether, ester,혼용,등)

Sulfonic Amine
(Urea Bonding)

제품명	A-95
물질명	Natrium Amino Alkyl Sulfonate
성상	무색 액상
고형분(wt%)	50.0% (H2O,50%)
분자량(g/mol)	190.2 (100%)
사용량(wt%)	≧ 2.0 wt%
중화제 적용	중화제 불필요
장 점	1. 소량의 비율로 효과를 볼 수 있다. 2. 반응 속도가 빠르다. 3. 수지의 저장 안정성이 높다. 4. 작업 및 저장이 용이하다. (수분영향 없음) 5. 수지의 내열 및 물성을 높여준다. 6.수지의 외부 환경영향이 낮다.(산,염기,운송)
단 점	1. 수지 Lot 안정성이 매우 낮다. 2. 수지의 고형분을 높이기 어렵다.(≦ 50%)

분류		Sulfonic Amine (Urea Bonding)	Sulfonic Diol (Urethane Bonding)
제품명		A-95	GS-7Q
화학명	(en)	Natrium Amino Alkyl Sulfonate.	Bis-1,4-((2-hydroxypropoxy)-2-propoxy)-butane Sulfonate Sodium Salt.
화학명	(cn)	乙二胺乙磺酸钠	磺化丁二醚四异丙二醇

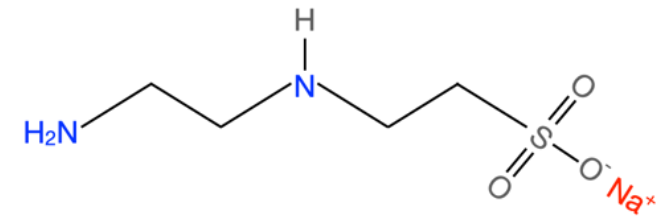

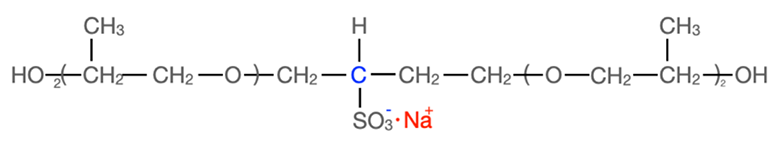

분자구조

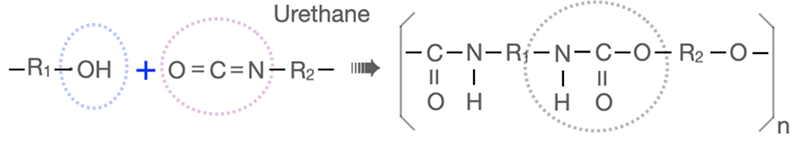

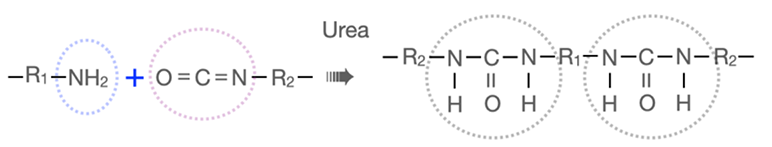

반응구조
외관		옅은 황색 투명액체	고점도 옅은 황색 투명 액체
고형분 (wt%)		50.0% (H2O,50%)	≧ 99.8%
분자량 (g/mol)		≒190.2 (고형분)	420 ±15
추천비율 (wt%)		≧ 1.8 wt%	≧ 3.8 wt%
장점		1. 투입량 대비 효율이 높다. (1.8 wt%) 2. 내가수성이 양호하다. 3. 수지의 안정성이 외부 환경의 영향을 많이 받지 않는다. 4. 반응 속도가 빠르다. 5. 폴리올의 상용성의 필요 없다.	1. 생산 안정성이 우수하다. 2. 수지 고형분 함량을 높일 수 있다. (≧ 55%) 3. 투입 순서를 자유롭게 조절할 수 있다. 4. 단도 사용이 가능하다. 5. 입자 사이즈 조절이 용이하다. 6. 내가수성이 양호하다.
단점		1. 단독으로 적용하기가 어렵다. 2. 생산 Lot 안정성이 낮다. 3. 투입 순서가 변경할 수 없다. 4. 도포성이 거칠다. (접착제) 5. 입자 사이즈 조절이 어렵다.	1. 수지의 물성이 Soft하다. (잔존 표면 tacky, Skin층) 2. 지방족 Isocyanate와 반응속도가 느리다. (촉매 필수) 3. 방향족 Isocyanate와 반응 조절이 힘들다. 4. 반응 온도가 높다. (88℃, PPG 2,000 반응속도) 5. 에테르 폴리올과 분자량이 큰 에스테르 폴리올과의 상용성이 떨어진다.
